ENTENDENDO OS CÁLCULOS PARA DIAGRAMAÇÃO DE LIVRO IMPRESSO
O processo de diagramação de um livro impresso pode parecer complexo, mas depois que entendemos a dinâmica das dimensões e dos cálculos, tudo fica mais simples na hora de montar sua capa.
Antes de iniciar a diagramação da sua capa de livro impresso, você precisa saber a quantidade de páginas que seu miolo vai ter. Ela é essencial para o cálculo de lombada. Então você precisa diagramar primeiro o conteúdo da sua obra.
É também a partir do miolo que você define o tamanho que vai ser seu livro (largura x altura).
No padrão NACIONAL os mais utilizados são o 14 X 21 cm e o 16 X 23 cm. No KDP 5,5 X 8,5” (13,97 X 21,59 cm) e 6 X 9” (15,24 X 22,86 cm), mas existem muitas outras medidas em ambos.
Tem um vídeo no meu CANAL que eu mostro como escolher o tamanho ideal para diagramar seu livro.

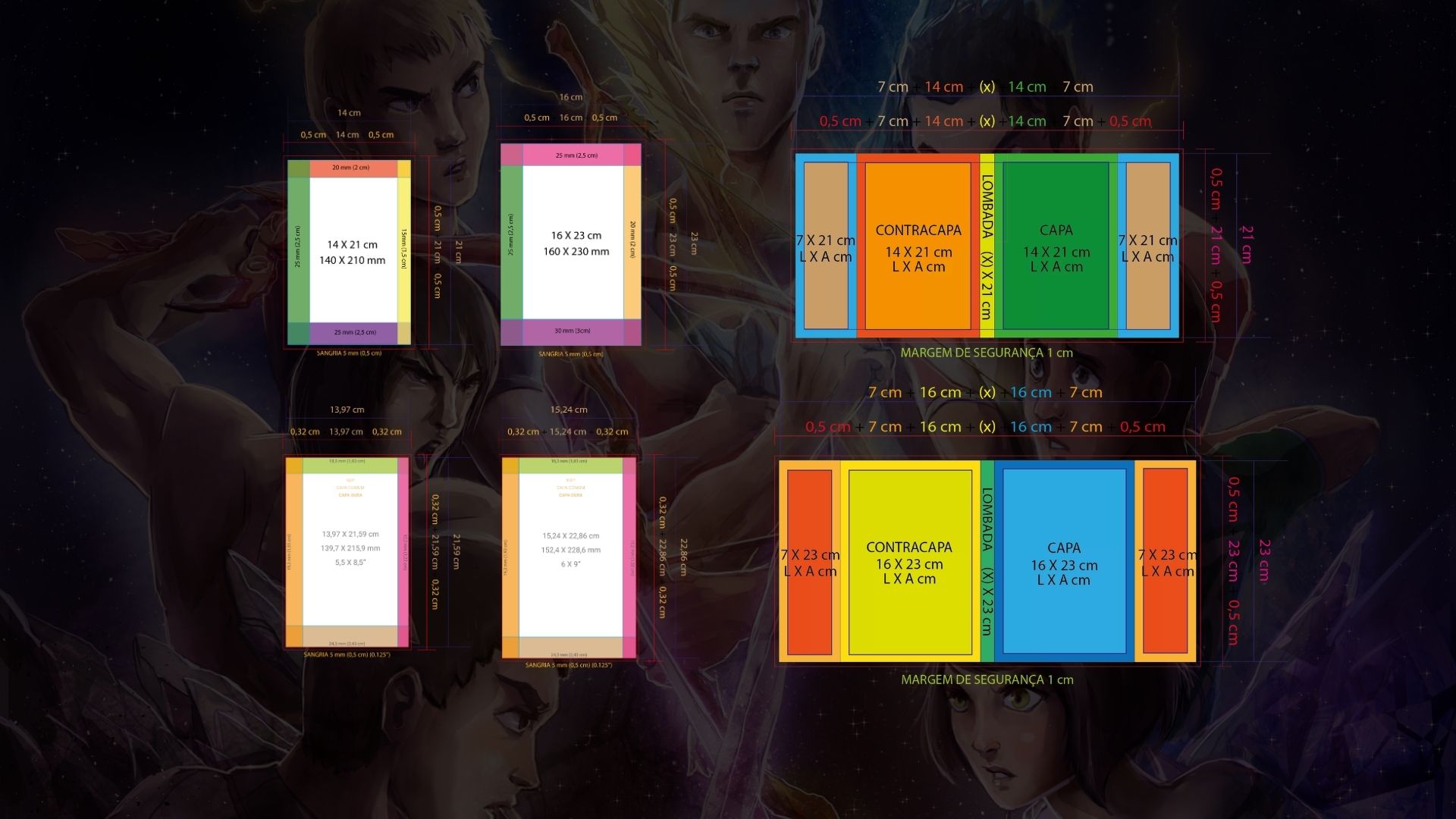

Abaixo mostro o padrão de margens que utilizo nas minhas diagramações. Não é uma regra absoluta essas medidas. Você pode variar ao seu gosto, mas se atente ao mínimo de 1 cm em todo o miolo.
Atente-se em fechar seu miolo com páginas múltiplas de quatro. Isso influencia na composição dos cadernos para montagem do miolo, principalmente em livros com poucas páginas.
Depois de definido o tamanho, vamos seguir com o mesmo padrão da capa.
Do exemplo acima, no NACIONAL, as orelhas são de 7 cm, mas você pode variar esse tamanho. O mínimo é de 4 cm e o máximo depende do limite da largura da sua capa. Se ela for de 14 cm o máximo de orelha seria de 12 cm.
No INTERNACIONAL, modelo do KDP, não possui orelhas.
Consulte a sua gráfica e as plataformas de publicação para ver qual o tamanho de orelha se tem o melhor aproveitamento de papel. Eu utilizo 7 cm, pois pela minha consulta, esse tamanho evita desperdício de papel e isso ajuda a diminuir o custo de impressão.
A sangria padrão utilizada nas gráficas e nas plataformas de publicação do Brasil é de 5mm (0,5 cm) e no KDP 3,2mm (0,32 cm). Algumas gráficas/plataformas no Brasil, podem ter sangria diferente como é o caso da Fábrica do Livro que é de 2,5 mm (0,25 cm).
A LOMBADA
Essa parte requer atenção. Muitas das gráficas, quando solicitamos o orçamento ou nas plataformas de publicação como o KDP, UICLAP e BOK2, no momento que carregamos o miolo diagramado, fornecem o tamanho da lombada, mas você pode calcular a parte, caso utilize uma plataforma ou gráfica que não forneça essa informação.

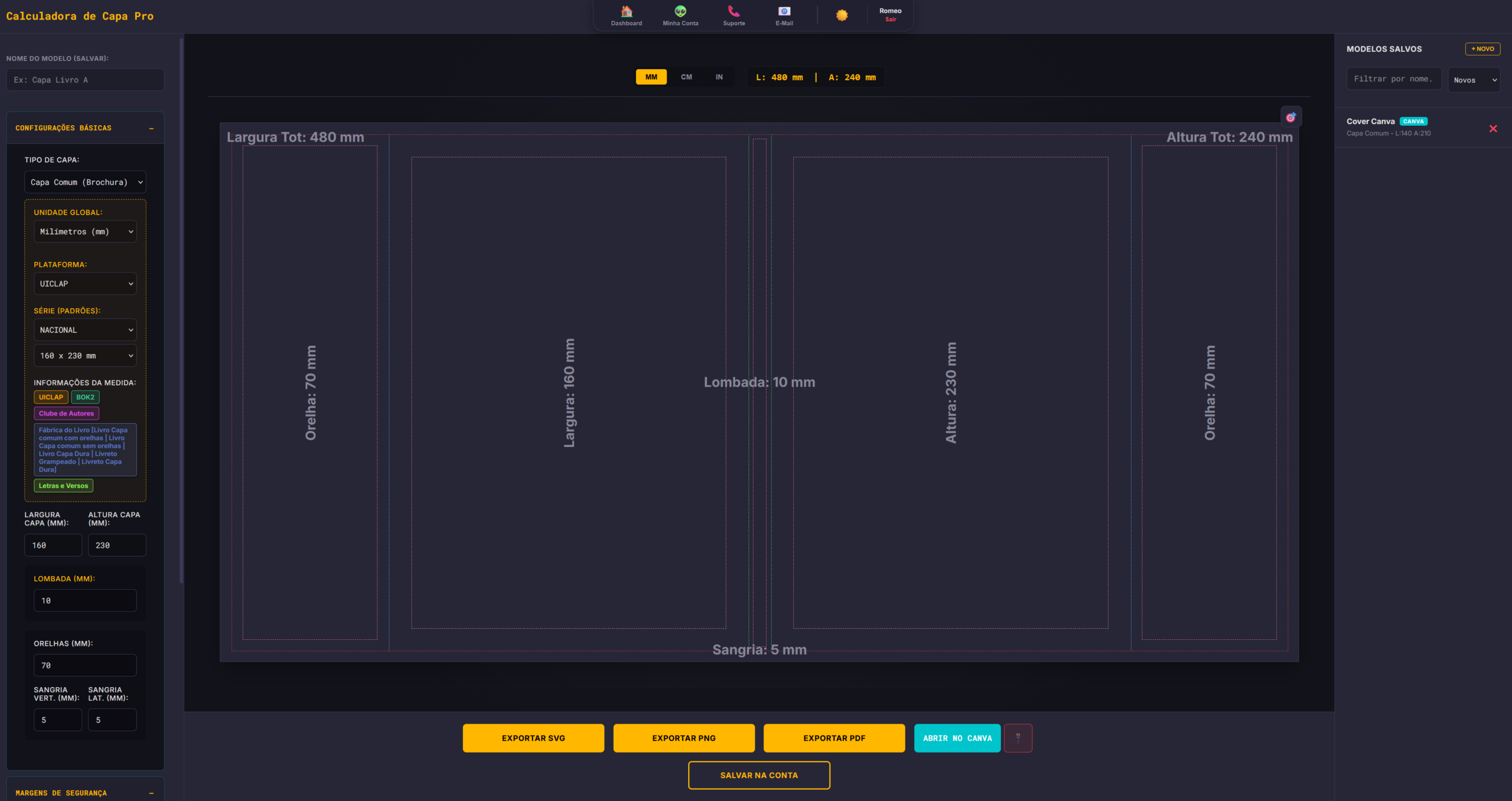

Aqui no site tem uma calculadora de lombada para livro impresso ONLINE e o KDP tem sua própria calculadora.
Também tem um vídeo no CANAL onde ensino a utilizar as calculadoras.
ATENÇÃO: Livros com poucas páginas podem ter a lombada grampeada. Consultar o limite nas plataformas ou gráficas da sua escolha.
Com a medida da lombada em mãos é só alterar no modelo. É um processo bem simples.
Já vou mostrar como alterar essas medidas nos modelos do InDesign disponibilizados gratuitamente. Também um MEGA PACK com todas as medidas e aulas personalizadas.
No exemplo abaixo mostro a disposição dos elementos que utilizo na capa. Novamente, não é uma regra absoluta a posição deles. Fique à vontade para posicionar os mesmo conforme a necessidade do seu projeto.
Como alterar as medidas de lombada no InDesign?
Primeiro, você seleciona a ferramenta de página à sua esquerda.
Seleciona a lombada.
Com isso, vai habilitar acima, para você alterar as dimensões. Só alterar a largura, inserindo o valor calculado da lombada ou o valor fornecido pela plataforma de publicação ou gráfica.
Depois disso, a lombada será ajustada e agora só reposicionar os elementos da lombada, alinhando ao centro dela.
Com sua capa finalizada é só exportar para .PDF de IMPRESSÃO e mandar ver na publicação. Algumas plataformas, como a UICLAP e CLUBE DE AUTORES, exigem a capa no formato de imagem.
Para conhecer vários processos de publicação e diagramação em detalhes, confira os vídeos no CANAL.
Seguimos na luta e sempre em frente🚀
